La soluciones ideales para procesos en lote-1.
Centros de trabajo CNC compactos y rápidos que permiten el proceso de taladrado en las 5 caras del tablero, de corte con sierra y de fresado. Ciclos de trabajo continuos para pasar de un lote al siguiente sin la intevención por parte del operario para configurar la máquina.
Disponible también con el sistema de regreso piezas para una producción continua.

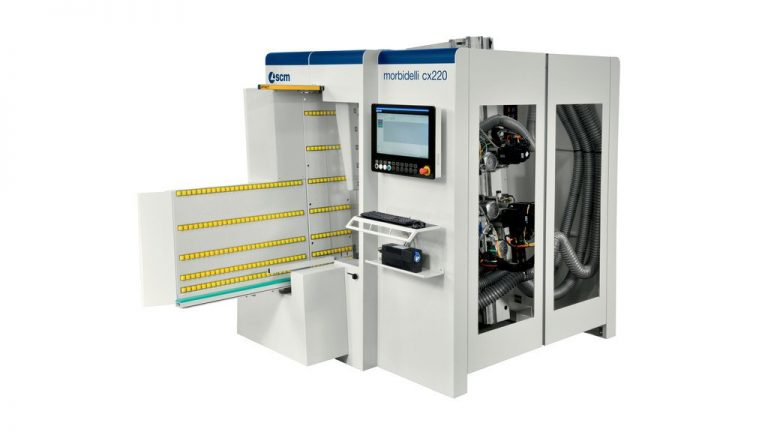

Morbidelli cx210/cx220
Compartir
¿Necesita ayuda?
EL TALADRADO PERFECTO: PORTABROCAS RO.AX
Ningún movimiento durante el trabajo con la nueva tecnología RO.AX (Rotoaxial spindle technology) el portabrocas más prestacional del mercado con velocidad de rotación de hasta 8000 r.p.m. La robustez del cabezal de taladrado se demuestra con los costes reducidos de mantenimiento:
un tiempo cinco veces inferior a lo que impone la mayoría de los competidores.
+ 70% DE PRODUCTIVIDAD: DOS CABEZALES DE TALADRO
En morbidelli cx220 los tiempos de trabajo se reducen gracias a dos cabezales con ejes Y e Z independientes, controlados automáticamente por el programa, que pueden trabajar simultáneamente sobre el tablero.
SUPERFICIES PERFECTAS: NUEVA MESA DE TRABAJO
Ningún arrastre gracias a la nueva mesa de trabajo, ideal para trabajar tableros lacados y delicados.
OPTIMIZACIÓN DE LOS TIEMPOS DE CICLO: PINZAS DE BLOQUEO PERFILADAS
Reducción de los ciclos de trabajo gracias a la nueva geometría de las pinzas que permite trabajar en posiciones internas respecto a ellas y sin reposicionamiento.
Ficha Técnica
| cx210 | cx220 | ||||
| Ejes | |||||
| Longitud tablero (máx.) | mm | 3050 | |||
| Ancho tablero (máx.) | mm | 1300 | |||
| Espesor tablero (máx.) | mm | 95 | |||
| Peso tablero (máx.) | kg | 70 | |||
| Velocidad ejes X-Y-Z (máx.) | m/min | 70 – 40 – 30 | |||
| Cabezal de taladro F31LTC | |||||
| Portabrocas verticales | n° | 21 | |||
| Portabrocas horizontales direcciones X-Y | n° | 6 – 4 | |||
| Velocidad de rotación portabrocas | rpm | hasta 8000 con inverter opc. | |||
| Sierra integrada en X | Ø mm rpm | 125 hasta 9700 con inverter opc. | |||
| Potencia motor | kW (Hp) | 2,2 (3) | |||
| Cabezal de taladro F21L | |||||
| Portabrocas verticales | n° | – | 13 | ||
| Portabrocas horizontales direcciones X-Y | n° | – | 6 – 2 | ||
| Velocidad de rotación portabrocas | rpm | – | hasta 8000 con inverter opc. | ||
| Sierra integrada en X | Ø mm rpm | – | 125 hasta 8000 con inverter opc. | ||
| Potencia motor | kW (Hp) | – | 2,2 (3) | ||
| Grupo 0-90° sierra/clamex | |||||
| Diámetro | mm | 125 | |||
| Velocidad de rotación | rpm | 5500 | |||
| Cabezal fresador | |||||
| Potencia motor (máx.) | kW | 7,5 | |||
| Velocidad de rotación | rpm | hasta 24000 | |||
| Unidad de inserción clavijas | |||||
| Sistema de alimentación | líquido/cola vinílica | ||||
| Herramientas disponibles en el almacén | n° | 6 | |||
